建筑乳液成膜助剂添加量 丙烯酸乳液成膜问题

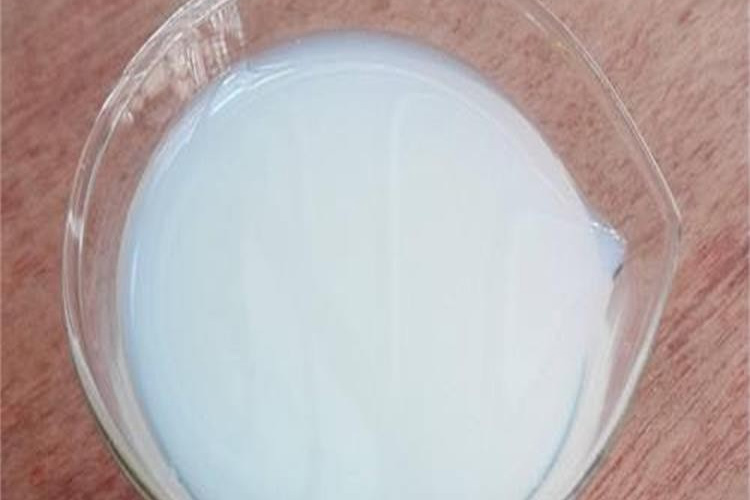

总体来说，成膜助剂加得越多，成膜温度越低，由于考虑到成膜助剂的成本问题，通常加到达到当地施工温度即可。

建筑乳液中成膜助剂的添加量取决于多个因素，包括乳液的最低成膜温度（MFFT）、环境温度、成膜助剂类型以及乳液配方。以下是成膜助剂添加量的一般指导：

1. 成膜助剂添加量的影响因素

• 乳液MFFT：MFFT越高，所需成膜助剂越多。
• 环境温度：温度越低，成膜助剂用量需增加。
• 成膜助剂类型：不同成膜助剂的效率不同（如Texanol效率较高，用量相对较少）。
• 乳液配方：高固含量或高Tg乳液通常需要更多成膜助剂。

2. 成膜助剂添加量范围

• 一般添加量：成膜助剂的添加量通常为乳液固含量的 2%-10%（按重量计）。
  • 低MFFT乳液（MFFT < 10℃）：2%-4%。
  • 中MFFT乳液（MFFT 10-20℃）：4%-6%。
  • 高MFFT乳液（MFFT > 20℃）：6%-10%。
• 具体示例：
  • 如果乳液固含量为50%，成膜助剂添加量为总配方的 1%-5%（按总重量计）。
  • 如果乳液固含量为30%，成膜助剂添加量为总配方的 0.6%-3%（按总重量计）。

3. 常用成膜助剂及其特性

• Texanol（酯醇类）：
  • 高效成膜助剂，添加量通常为乳液固含量的 2%-5%。
  • 适用于大多数丙烯酸乳液。
• DPnB（二丙二醇丁醚）：
  • 添加量略高于Texanol，通常为 3%-6%。
  • 挥发性较低，适合需要慢干的体系。
• Coasol（混合醇酯）：
  • 添加量为 3%-7%。
  • 环保型成膜助剂，挥发性低。

4. 添加方法

• 直接添加：在乳液搅拌过程中缓慢加入成膜助剂，确保充分分散。
• 预混合：将成膜助剂与水或润湿剂预混合后加入，避免局部浓度过高。

5. 注意事项

• 过量添加：可能导致干燥时间延长、硬度下降或成本增加。
• 不足添加：可能导致成膜不完整、开裂或发白。
• 环境温度：在低温环境下（<10℃），需适当增加成膜助剂用量。
• 环保要求：选择低VOC成膜助剂以满足环保标准。

6. 参考配方示例

• 乳液固含量：50%
• 成膜助剂（Texanol）添加量：3%（按总配方重量计）
• 配方组成：
  • 丙烯酸乳液：70%
  • 水：25%
  • 成膜助剂（Texanol）：3%
  • 其他助剂（增稠剂、消泡剂等）：2%

通过调整成膜助剂的添加量，可以优化乳液的成膜性能和施工性能，同时满足不同环境条件下的需求。

丙烯酸乳液成膜过程中常见的问题及解决方法如下：

1. 成膜不完整

• 原因：成膜温度过低或成膜助剂不足。
• 解决方法：
  • 提高环境温度至最低成膜温度（MFFT）以上。
  • 增加成膜助剂（如Texanol）的用量。

2. 成膜后发白

• 原因：水分挥发过快或成膜助剂分布不均。
• 解决方法：
  • 控制干燥条件，避免过快干燥。
  • 确保成膜助剂均匀分散。

3. 成膜后开裂

• 原因：乳液固含量过高或干燥过快。
• 解决方法：
  • 降低固含量或增加增塑剂。
  • 减缓干燥速度。

4. 成膜后粘性差

• 原因：乳液玻璃化转变温度（Tg）过高或增塑剂不足。
• 解决方法：
  • 选择较低Tg的乳液。
  • 增加增塑剂用量。

5. 成膜后表面不平

• 原因：消泡剂不足或搅拌不均匀。
• 解决方法：
  • 增加消泡剂用量。
  • 确保搅拌充分。

6. 成膜后耐水性差

• 原因：乳液亲水性过强或交联剂不足。
• 解决方法：
  • 选择疏水性更强的乳液。
  • 添加交联剂（如氮丙啶）。

7. 成膜后透明度低

• 原因：乳液粒径过大或杂质过多。
• 解决方法：
  • 选择粒径较小的乳液。
  • 过滤去除杂质。

8. 成膜后硬度不足

• 原因：乳液Tg过低或增塑剂过多。
• 解决方法：
  • 选择较高Tg的乳液。
  • 减少增塑剂用量。

9. 成膜后耐候性差

• 原因：乳液耐候性不足或未添加紫外线吸收剂。
• 解决方法：
  • 选择耐候性好的乳液。
  • 添加紫外线吸收剂。

10. 成膜后附着力差

• 原因：基材处理不当或润湿剂不足。
• 解决方法：
  • 清洁并处理基材表面。
  • 增加润湿剂用量。

总结：

通过调整乳液类型、助剂用量和工艺条件，可以有效解决成膜问题。

如果不能成膜的话，后期成本会非常高，建议施工期，要再三明确成膜最低温度是否达到施工温度。
